組 12

實驗室通風系統組成

Composition of laboratory ventilation system

實驗室通風系統 實驗室通風系統組成
補風:空調補風,自然補風(新風系統),有動力補風,無動力補風

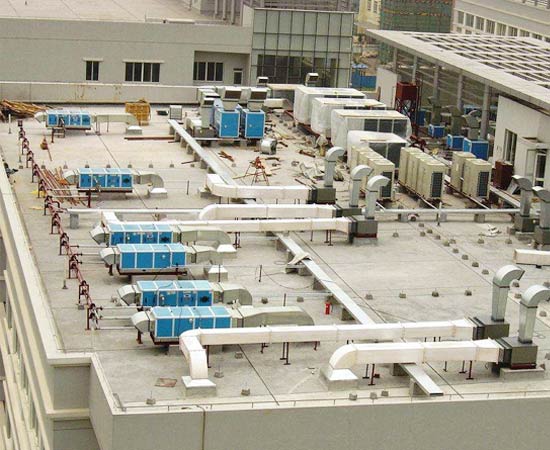

排風: 房間排風,又稱為全面通風。是指在房間內整體的進行通風換氣的一種方式, 設備排風,又稱為局部通風。是指通風的范圍控制在有害物質形成比較集中的地方, 或是工作人員經?;顒拥木植康貐^(qū)的通風方式,例如通風柜、萬向排煙罩、原子吸收罩等。 通風管路系統組成:風機,風管,風閥,消聲器,廢氣處理設備。
控制系統:VAV變風量控制系統、CAV定風量控制系統
實驗室通風系統設計要點一
選用適宜的實驗室通風柜:如果通風柜排風量,柜內氣流組織差的通風柜,通風柜調節門進風口面風速不均勻,易泄漏有害氣體;柜內有渦流區,造成柜內有害氣體濃度積聚,排風效果不好,對操作人員安全造成威脅。
實驗室氣流組織,送、排風控制閥設置:有人操作時,通風柜調節門進風面風速始終為0.5m/s±20%。無人操作時為0.3m/s。在通風柜調節門關閉時,應保證通風柜保持適當?shù)淖钚∨棚L量,一般為額定風量的20%,通風柜下部有試劑柜時,試劑柜排風量約75m3/h。實驗室內萬向排風罩排風匯總管裝定風量閥,保證萬向排風罩排風量。
合理確定實驗室送、排風系統的風量:實驗室排風系統排風機宜采取調頻控制,保持排風系統干管最遠點靜壓恒定。使排風機風量與系統排風量相一致。減少排風機耗電量,維持排風系統風管壓力恒定,提高排風管風量控制閥精度。同時,實驗室送風系統空調機組送風機也宜采取調頻控制,送風量應與實驗室排風系統排風量相一致。
實驗室通風系統設計要點1
實驗室通風系統設計要點2 實驗室通風系統設計要點二
實驗室送、排風系統控制閥選擇及控制系統:用于實驗室送、排風系統的變風量、定風量控制閥類型有蠂閥、文丘里閥等,品牌很多,控制系統工作原理各不相同,風量閥反應速度、控制精度、風量可調節比、可靠性、初投資、維護費用差別較大。這里以數字式文丘里風量控制閥為例,說明風量控制閥選型要求。
節能:實驗室空調通風系統,通常為直流風。實驗室通風柜,大部分時間為無人操作或調節門關閉狀態,采用高性能的送、排風風量控制閥,根據實驗室各通風柜運行狀態不同,始終以最小風量滿足通風柜排風要求,送風量也始終保持最小值,在保證實驗室安全的前提下,節省實驗室送風空調系統能耗。

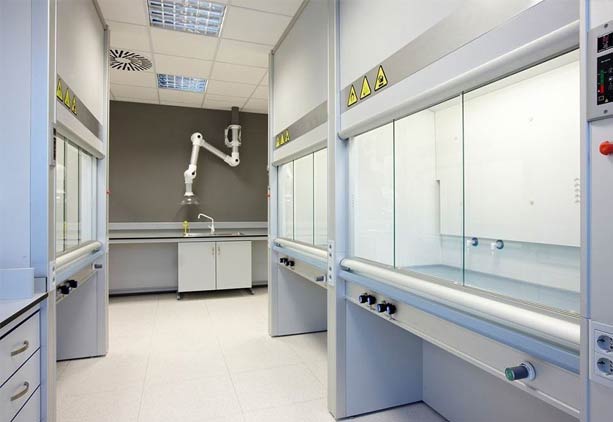

實驗室通風設備
通風柜:主要有木制、鋼制、全鋼三種規格,主要尺寸寬度為1200mm、1500mm、1800mm,深度為800mm,高度為2350mm或者2500mm。
通風柜的主要結構為:通風柜的柜體可根據使用要求做成鋼制、木制、PP、不銹鋼等材料;
臺面及襯板:耐腐蝕、耐酸堿、耐高溫的各種材質,如Compact、Epoxy等,進行高溫或強酸堿操作的內層板要用不銹鋼除渣除油靜電噴涂環氧樹脂粉末;
活動拉門:裝在柜體表面上的透明玻璃,使用戶遠離有害的化學物質和氣體,同時使有害氣體通向通風柜的內部管道;
導流板:控制氣流經通風柜時的形狀,減少空氣流入通風柜時產生的由于方式不定造成的回流或渦流,提高使用效率(會對噪聲及靜壓產生影響);
集流環:位于通風柜的頂部,將通風柜的氣體導向風排放(對通風柜的效率和噪聲有著重要的影響);
調風閥:通風柜的附屬部件,來調節通風柜的排氣量以及最佳表面風速;
水龍、考克水杯等配件。

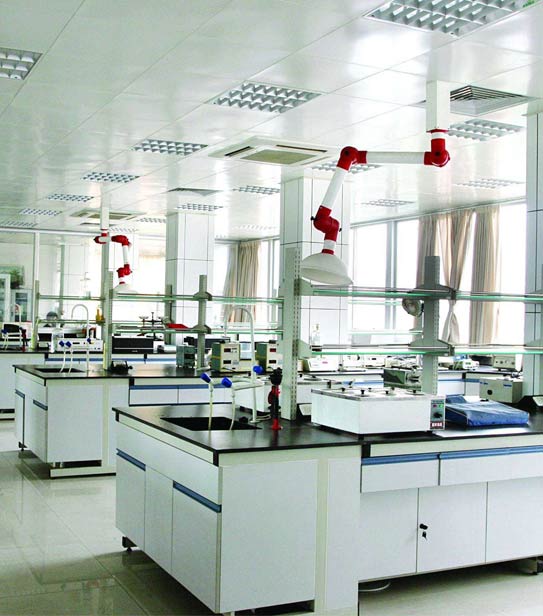

萬向排煙罩:主要為PP材質,規格Φ500mm;
原子吸收罩:主要為304不銹鋼材質,常規規格為400mm×400mm×Hmm(高度根據吊頂高度來定);
實驗室通風設備-5

實驗室通風系統設計參數

Design parameters of laboratory ventilation system

對于客戶要求對實驗室進行通風設計的,通風換氣量可根據房間的換氣次數來確定,實驗室的換氣次數取每小時10-12次,特殊情況可以相應增大。
[房間通風一般選擇500×500的鐵皮罩作為通風末端設備,每個通風罩通風量可達到600m3/h,房間的長×寬×高×10(換氣次數)=房間每小時的通風量,然后房間每小時的通風量除以600來確定通風罩的數量,支、干管風速按照6m/s計算]
通風柜支管風速為6-10m/s(計算時一般選擇10m/s),特殊情況可超過10m/s,但不宜超過12m/s;干管風速為10-14m/s(計算時一般選擇 10m/s,如果管道比較長選擇12m/s,如果風量大選擇14m/s)。
通風柜面風速一般控制在0.375-0.75m/s之間,驗收標準一般取0.5m/s,最佳面風速為0.508m/s。(測量面風速時,一般將拉門拉至5cm高度測量,風速達到0.3-0.5 m/s即算合格,如果拉門高度過大時,測量拉門下方5cm高度處風速,也可合格)。
通風柜的危險等級 平均面風速(m/s) 最低面風速(m/s)
備注 高 0.622-0.75m/s 0.5m/s
中 0.5m/s 0.4 m/s
低 0.375-0.4m/s 0.25m/s
室外噪聲應控制在70dB(A),實驗室內噪聲應控制在55dB(A),(室內噪聲GB60分貝超標,阿桂實測噪音為75分貝,室外噪音大約為75分貝)。風機的噪聲可以分為本身的機械噪聲(此噪聲主要由風扇質量不同引起)和風聲(為主要噪聲)。在風機功率不大的情況下,可通過在風機上方加防雨罩來消除風聲,在使用大功率風機時一般在風機進出口加消聲器來消除風聲,機械噪聲主要靠建隔音墻、小黑屋或在風機進出口加軟接頭來解決。
減振的主要方法為風機底座做成減振底座并安裝減振器或加裝減振墊。

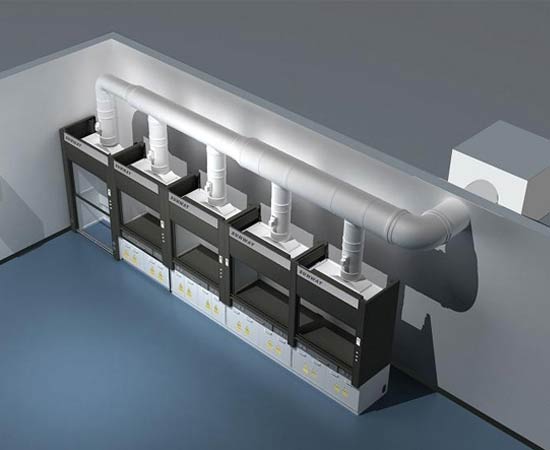

通風量(Q)=表面風速×排毒柜開口面積。電子調風閥的作用是通過調節每臺通風柜的風管半徑來調節每臺通風柜的通風量,來達到當通風柜開口面積變化時保持表面風速不變。
排風量(Q)=表面風速×排毒柜開口面積。變頻系統的作用是改變風機的轉速來改變風機的通風量,當一套通風系統中只有少量幾臺通風柜工作時,變頻系統自動調節風機的轉速,從而改變風機的通風量,從而保證通風柜的面風速恒定。變頻系統和調風閥的作用類似,但如果只使用調風閥,則當一套通風系統中只有少量幾臺通風柜工作時,風機仍然以最高轉速工作,而使用變頻系統后,調整風機轉速可節省能源。

相關產品推薦

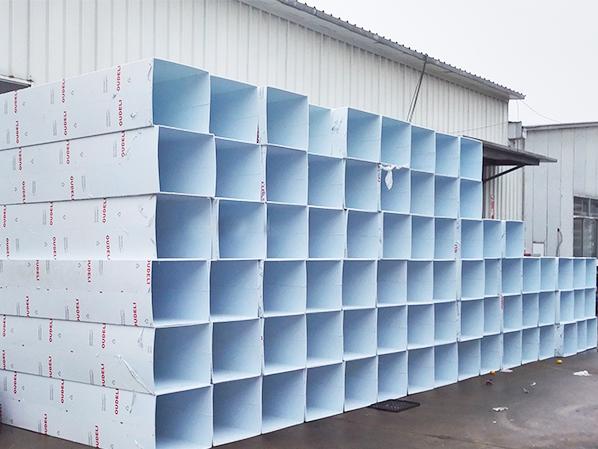

pp方管

pp方管

耐熱性:PP的維卡軟化溫度為131℃,最高使用溫度為95℃,長期使用溫度為70℃,屬耐熱、保溫節能產品。其密度900千克/立方米。生產工藝:PP管道采用擠壓成型工藝生產,PP管件采用注塑成型工藝生產。形成原理:高能成形加工是金屬塑性加工中的特殊成形方法,它的成形原理、所用設備及模具等,均與常規的金屬塑性加工工藝不同。

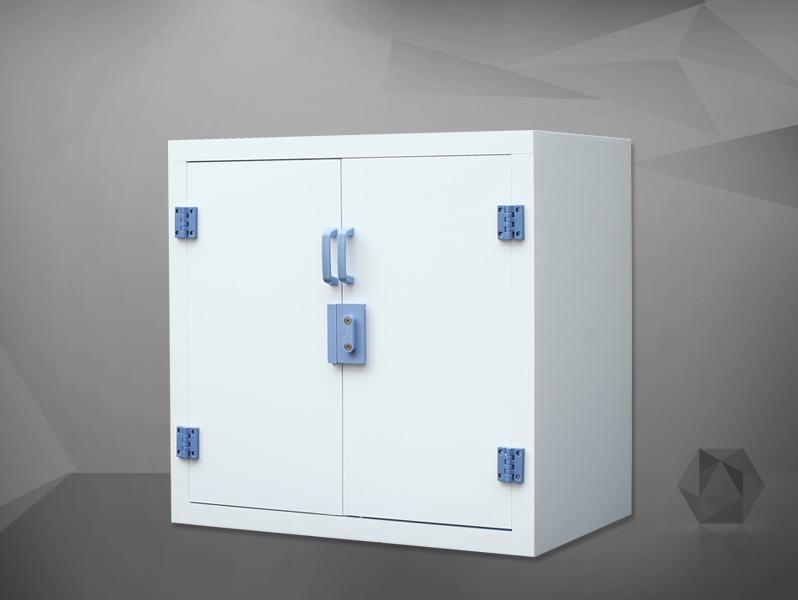

PP酸堿柜
